Riešenie LED pásikov
Zdravim obracam sa sem snáď niekto bude vedieť poradit... Jedná sa o podsvietenie poličiek kde by som chcel použiť LED pásiky ovládané stmievačom.Led pásiky budú osadené v hliníkových listach a tie zabudované v SDK konštrukcií.Riesim kde "skryjem" trafo tak aby bol k nemu prístup v prípade poruchy ale zároveň aby nebol len tak niekde hodený.Na chodbe bude vstavaná skriňa kde mám pritiahnuté káble 4x2.5 od stmievača s tým,že sa spravi zásuvka do ktorej sa trafo zapojí a bude ovládana práve ním kde sa bude prerušovať. Odtiaľto je ťahaný svetelný 3x1.5 priamo do poličky kde bude LED pásik.Trafo bude cca 15 metrov od samotného pásiku kde pásik bude mať 1 meter... Dá sa k tomu ešte pridať ďalšie podsvietenie poličiek ktoré bude na obyvackovej stene kde budu cca 3x0.4 pásiky prívod k týmto by bol meter je to hneď za skriňou na chodbe..da sa to spolu ovládat jedným stmievacom a jedným trafom ? Ako to celé nadimenzovat aby nedošlo k priehrevaniu a strate výkonu ? Ďakujem za každú odpoveď v prípade poskytnem náčrt pre lepšie porozumenie
Odpovedať
0
lajkov
Odpoveď na príspevok od pipo97:
Zdravim obracam sa sem snáď niekto bude vedieť po… @pipo97 daj okruhle trafo rovno do krabicky, miesto tej zasuvky... Inak od trafa tahat 3x1.5 a napajat to na pasik... Normalne od neho potiahni lankovu dvojlinku tensiu....
0
lajkov
Odpoveď na príspevok od minoo:
@pipo97 daj okruhle trafo rovno do krabicky, mies… @minoo všetko už je pripravené takto ako som to napísal,zásuvka bude skryta v skrini kde sú stiahnuté aj všetky internety spravil som tam z toho mini technickú nakoľko priestorovo som to nemal všetko kde schovať... Ide mi len o to aký LED pásik hlavne vybrať aby to takto fungovalo čítal som,že kvôli strate použiť 24V namiesto 12V cenovo pri mojich dĺžkach to nieje nič hrozne som s tým v poriadku.Na podsvietenie som vybral 8W ledku je to len "doplnkové" podsvetenie nepotrebujem niejaky výkon.. Ako vybrať správne trafo aby to bolo v poriadku mám počítať aj dĺžku privodneho káblu k samotnej ledke + dĺžka ledky + rezerva ak tomu dobre rozumiem?? Trafo musi mať vlastnosť stmievania aby bolo možné stmievat diemerom. Mám diemere Jung 1733DD
0
lajkov
Odpoveď na príspevok od pipo97:
@minoo všetko už je pripravené takto ako som to n… Nikto nič žiadny elektrikár sa nevie k tomu vyjadriť veľmi by ste mi pomohli,minimálne ušetrili peniaze 🫣
sponzor fóra
0
lajkov
Odpoveď na príspevok od pipo97:
@minoo všetko už je pripravené takto ako som to n… @pipo97 Pre pana jana, určite nepoužívaj 24V na 12V LED pásik kvoli "stratám". To musel písať nejaký dilino, vieš jaké dlhé vedenie by si musel mať, aby si stratil polovicu menovitého napätia? To by si musel celú zemeguľu tým káblom obtočiť :D Je rozdiel medzi trafom a medzi LED zdrojom. Úlohou trafa je za bežných okolností (čiže doma) znížiť napätie z 230V v sieti na požadovaných x V. V tvojom prípade na 12V. Surový výstup z trafa je 12VAC (striedavých), ktoré sú ti pri LED páse naprd. Naproti tomu, hotový zdroj má v sebe diodovy mostik, stabilizator, vyrovnávacie kondenzátory a jeho výstupom je 12VDC, ktoré môžu ísť rovno na LED pás. Ak by si aj mal vysokosvietivé LEDky na podsvietenie, čo nepredpokladám, tie majú výkon okolo 10W/meter, takže si treba podľa počtu metrov vypočítať požadovaný výkon a na základe toho brať zdroj s rezervou. Čiže ak by si mal 10 metrov pásu s 10W/meter, tak potrebuješ 10x10, čiže 100W zdroj, ak berieš nejakú rezervu, tak 150W zdroj by to v pohode mal utiahnúť. Tie straty tam budeš mať nízke, nech nežeriem, 1W.
0
lajkov
Odpoveď na príspevok od arcticcode:
@pipo97 Pre pana jana, určite nepoužívaj 24V na 1… @arcticcode bolo to myslené tak že namiesto 12V trafa sa použije 24V trafo s 24v led pásikmi nie kombinované 12 s 24 to mi je jasné.Led počítam max tých 10w áno ale mám do toho výpočtu pri výbere trafa počítať aj dĺžku prívodu káblu k danej ledke nakoľko trafo bude 15 metrov od ledky a LED ma meter takže počítať tých 16 metrov alebo čisto len jeden meter pásiku. Ďakujem 😀🫣
0
lajkov
Odpoveď na príspevok od pipo97:
@arcticcode bolo to myslené tak že namiesto 12V t… @pipo97 kamo. Merny odpor medi je na urovni nanoohmov. Nechce sa mi to presne hladat. Ale 0,000 000 xxx ohmu na meter vodica. To je skoro nic. Ak chces, vypocitaj si podla prierezu kabla odpor, vyjde ti par supiek. Absolutne nemusis riesit ci 15, alebo 16 alwbo 40 metrov, fakt. Jedine ze by si na napajanie pouzil dratik z trafa s prierezom 0,02 milimetra, vtedy hej 🤣
sponzor fóra
0
lajkov
Dlzka kable od zdroja po LED Ti velmi neovplyvni svietivost, to skor ak mas 30m led pas, tak na konci uz ta svietivost budo o dost nizsia. Existuju aj take led pasy, ktore deklaruju rovnaku svietivost po celej dlzke, ale do 6-7m by som to osobne neriesil.
Ostatne napisali vyssie (vykon LED a k tomu zdroj). Ci je rozdiel v stabilite svietivosti medzi 12V a 24V to neviem.
2
lajkov
Odpoveď na príspevok od pipo97:

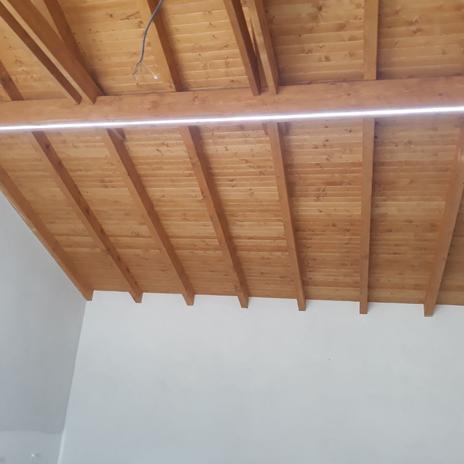

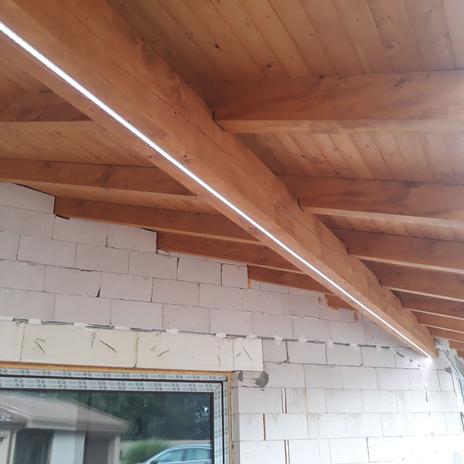

Zdravim obracam sa sem snáď niekto bude vedieť po… @pipo97 Ja som robil jednu zákazku a všade som ťahal od zdroja max. vzdialenosť LED od zdroja bola 10m všade natiahnutý dvoj plochý vodič 2x1mm a všetko v pohode...Vzdialenosti boli od 12m do 4m...Samozrejme som dimenzoval podľa príkonu radšej s rezervou napájanie..6zdrojov na LED pás cca 40m...Na fote časť LED...
0
lajkov
Odpoveď na príspevok od technik007:
@pipo97 Ja som robil jednu zákazku a všade som ť… @technik007 nevidno ani kabel ani trafo a este to vyzera na zafrezovanu listu, pekna robota
0
lajkov
Odpoveď na príspevok od minoo:

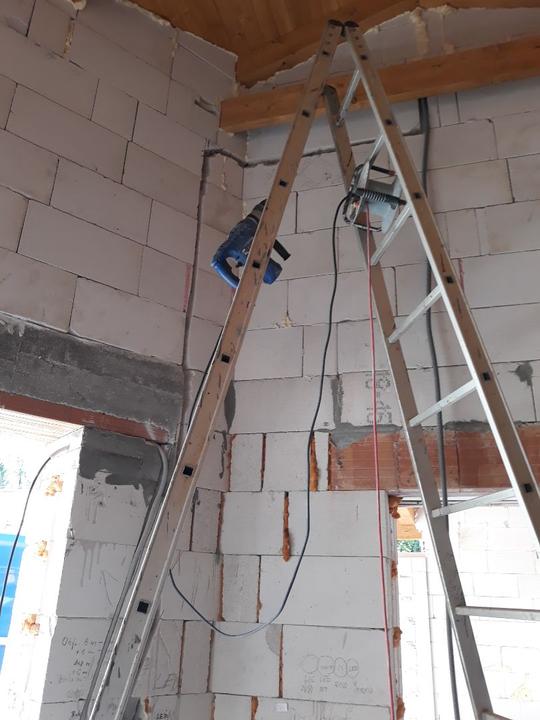

@technik007 nevidno ani kabel ani trafo a este to… @minoo Trafo napájanie som dával tak, aby sa k nemu dalo dostať bez problému a "zašíval" som ich so spolupráci murárov do steny a preto je tá dĺžka vzdialeností kde a ako aj viac ako 12m a najbližšia vzdialenosť čo si pamätám je cca 2m...No a nie je to zafrézované, lebo ozaj neviem ako by som to zafrézoval, nakoľko som to montoval takým spôsobom že keby to videl bezp. technik tak ma nakope asi vieš kde...Bol som rád že som to namontoval z rebríka pozri foto pekne krásne a aby to bolo úhľadne a ja aby som sa nezj....l z rebríka, tak som frézoval iba prívody na LED.. samotné LED sú v Al lištách...
Článok sa načítava...
0
lajkov
Odpoveď na príspevok od technik007:
@minoo Trafo napájanie som dával tak, aby sa k ne… @technik007 aha, neprisla mi to az taka vyska na prvych fotkach 😁... Sa mi zdalo, ze to je ta zapustena al lista, to som myslel, ze si do dreva frezou spravil drazku.
1
lajkov
Odpoveď na príspevok od minoo:
@technik007 aha, neprisla mi to az taka vyska na … @minoo No nevadí, rebrík bol priečkový čiže 12x25cm= 3m ešte nad ním výška cca3,5m....Chvalabohu že to nechceli dať frézovať, lebo by som tam ešte strávil nejaký čas...To bolo akože v poslednej chvíli sa rozhodlo že tam pôjde LED pás ako "doplnok"... Je tam veľký luster cca 30žiaroviek /Led sviečka/ takže je tam svetla dosť... Ak by chceli tak je možnosť doplniť ku "zdrojom" aj stmievač na DO..
0
lajkov
Odpoveď na príspevok od technik007:
@minoo No nevadí, rebrík bol priečkový čiže 12x25… @technik007 ďakujem pekne bál som sa tých vzdialenosti či to nebude mať niejake negatívne vplyvy na ledky, v celom byte budem mať stmievače značky Jung 1731DD a k tomu "schodistak" pulzne tlačidlo tiež od Jung ( pracujem s nimi v práci a áno mám ich nazvyš tak ich chcem využiť)... Takže ak chcem ovládať ledky cez ne potrebujem trafo ktoré bude stmievatelne správne tomu chápem a všetko by malo byť v poriadku ??
0
lajkov
Odpoveď na príspevok od pipo97:
@technik007 ďakujem pekne bál som sa tých vzdial… Budú použité tieto dva modely ktoré budú kombinované ako "schodistak" pulznym sa dá krátkym stlačením vypnúť dlhým zároveň stmievat.. Prikladám aj schému kde od stmievača ide na svetlo N+Svetelný.
0
lajkov
Odpoveď na príspevok od pipo97:
@technik007 ďakujem pekne bál som sa tých vzdial… @pipo97 Pokiaľ viem, tak "driver" /"Tvoje trafo"/ NIE je stmievateľný... Stmievač sa dáva až za driverom...Aspoň ja som to tak robil.. Neviem síce aký máš driver, ale ak máš origo k svetlám tak to nepôjde tým systémom ako to chceš Ty.. Ja používam stmievač LED Single dimmer vstup DC 12-24V na DO.....
0
lajkov
@technik007 trafo nemám preto sa pýtam zisťujem či hľadať kúpiť dim trafo aby to fungovalo.Tie fotky sú stmievac kolieskovy a pulzne tlačidlo ktoré dáva len impulz danému stmievaču.Samo impulzne tlačidlo nevie ovládať musí mať hlavný stmievac.Trafo bude zapojené normálne do zásuvky kde stmievač bude práve vypínať zapínať zásuvku teda aj trafo... Od tamad už je ťahaný priamo svetelný k ledke. Otázka je či bude potrebné trafo ktoré podporuje stmievanie alebo nie.
1
lajkov
Odpoveď na príspevok od pipo97:
@technik007 trafo nemám preto sa pýtam zisťujem č… @pipo97 Tak potom musíš zohnať "trafo" ktoré má možnosť stmievať LED pás, ale ako som písal ja som také nevidel a ak stmievač, tak za driverom a na DO...
0
lajkov
Odpoveď na príspevok od technik007:
@pipo97 Tak potom musíš zohnať "trafo" ktoré má… @technik007 jasné ďakujem ale stmievac musí byť vedieť pracovať z 12-24V tak? Podľa typu LED samozrejme
1
lajkov
Odpoveď na príspevok od pipo97:
@technik007 jasné ďakujem ale stmievac musí byť … @pipo97 Stmievač je v rozsahu napätia 12-24V a aké napätie tam privedieš je na Tebe..Keď tam dáš 12v tak tam budeš mať predsa IBA 12v-nie viac..To je všetko...Myslel som tento stmievač s DO..
0
lajkov
Odpoveď na príspevok od technik007:
@pipo97 Tak potom musíš zohnať "trafo" ktoré má… @technik007 LED sa stmievaju roznymi sposobmi bud PWM alebo leading/trailing edge alebo DALI ale stmievatelne trafo? To som este nepocul
1
lajkov
Odpoveď na príspevok od neutrino:
@technik007 LED sa stmievaju roznymi sposobmi bud… @neutrino no na leading edge (triakovy stmievac) potrebujes trafo (led zdroj), ktory je stmievatelny. "Triac dimmable led driver"
0
lajkov
Odpoveď na príspevok od minoo:
@neutrino no na leading edge (triakovy stmievac) … @minoo tiez pravda :D
1
